Dettagli:
|
|
Luogo di origine: | La CINA |
---|---|
Marca: | HENGFENGYOU |
Certificazione: | ISO IEC CB COC KEMA SNI SABS CCC |
Numero di modello: | S-11 |
Termini di pagamento e spedizione:
|
|
Quantità di ordine minimo: | 1 |
Prezzo: | 200-200000/piece |
Imballaggi particolari: | caso di legno |
Tempi di consegna: | 15 giorni |
Termini di pagamento: | LC T/T |
Capacità di alimentazione: | 5000 pezzi/anno |
Informazioni dettagliate |
|||
Nome: | Trasformatore di distribuzione di energia | Caratteristica: | Prestazione superiore, sicurezza del prodotto, affidabilità, protezione dell'ambiente |
---|---|---|---|
Marca: | Trasformatore di distribuzione di energia | Standard: | CE, ISO, UL, SABS, 3C, CE di IEC60076-11 ISO9001 ISO14001 KEMA |
Numero di modello:: | Trasformatore a bagno d'olio |
Descrizione di prodotto
10kv alta efficienza d'avvolgimento del trasformatore due a bagno d'olio
descrizione 1.Product
Con la capacità da 30KVA a 1,600KVA, il trasformatore a bagno d'olio trifase 10kv è fatto nell'ambito della tecnologia di produzione avanzata.
È progettato dal piatto ondulato invece della cisterna, così l'olio è disposto oltre al mondo esterno. Inoltre, la bobina ed il nucleo di ferro sono trattati tramite l'essicazione sotto vuoto. Tutte queste caratteristiche mirano a migliorare la prestazione dell'isolamento. In cambio, il trasformatore non deve cambiare l'olio nell'operazione a lungo termine. Costo di mantenimento basso, tempo di impiego esteso.
# | Capacità stimata (KVA) | Tipo | Etichetta di associazione | (%) della corrente a vuoto | Perdita di goccia (chilowatt) | Perdita di carico (chilowatt) | Impedenza di cortocircuito (%) | |
1 | 30 | S11-30/10 | Yyn0 | 2,1 | 0,1 | 0,6 | 4,0 | |
2 | 50 | S11-50/10 | 2,0 | 0,13 | 0,87 | |||
3 | 63 | S11-63/10 | 1,9 | 0,15 | 1,04 | |||
4 | 80 | S11-80/10 | 1,8 | 0,18 | 1,25 | |||
5 | 100 | S11-100/10 | 1,6 | 0,2 | 1,5 | |||
6 | 125 | S11-125/10 | 1,5 | 0,24 | 1,8 | |||
7 | 160 | S11-160/10 | 1,4 | 0,28 | 2,2 | |||
8 | 200 | S11-200/10 | 1,3 | 0,34 | 2,6 | |||
9 | 250 | S11-250/10 | 1,2 | 0,4 | 3,05 | |||
10 | 315 | S11-315/10 | 1,1 | 0,48 | 3,65 | |||
11 | 400 | S11-400/10 | 1,0 | 0,57 | 4,3 | |||
12 | 500 | S11-500/10 | 1,0 | 0,68 | 5,1 | |||
13 | 630 | S11-630/10 | 0,9 | 0,81 | 6,2 | 4,5 | ||
14 | 800 | S11-800/10 | 0,8 | 0,98 | 7,5 | |||
15 | 1000 | S11-1000/10 | 0,7 | 1,15 | 10,3 | |||
16 | 1250 | S11-1250/10 | 0,6 | 1,36 | 12 | |||
17 | 1600 | S11-1600/10 | 0,6 | 1,64 | 14,5 |

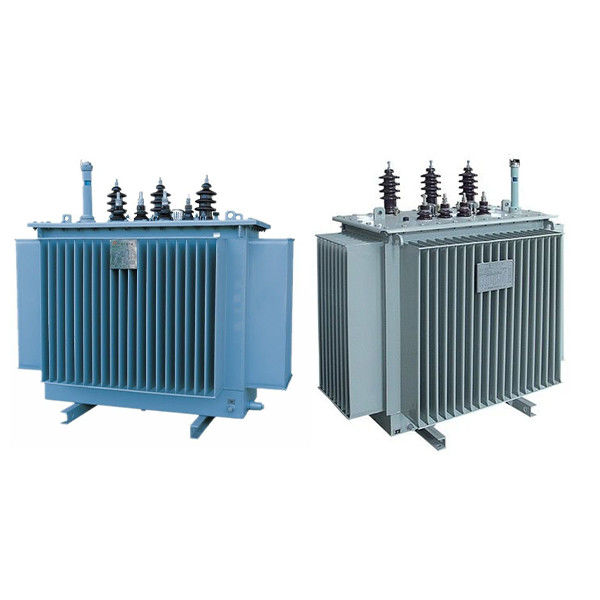

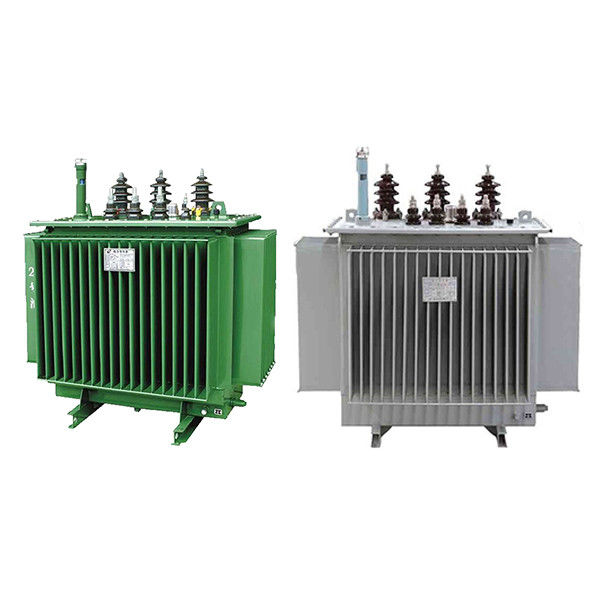

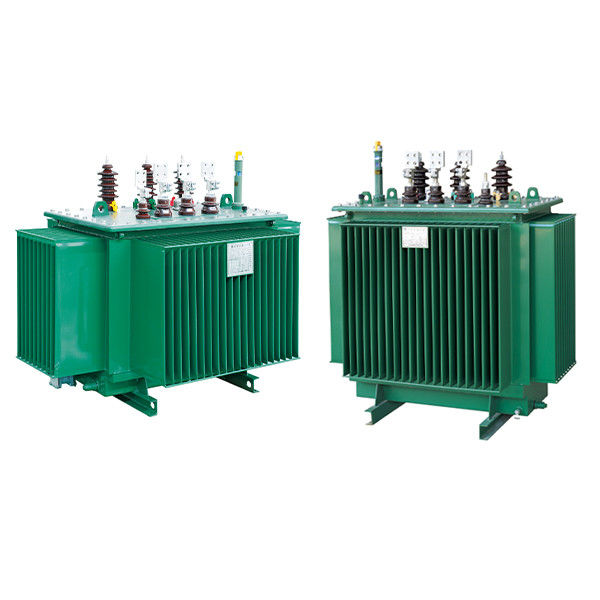

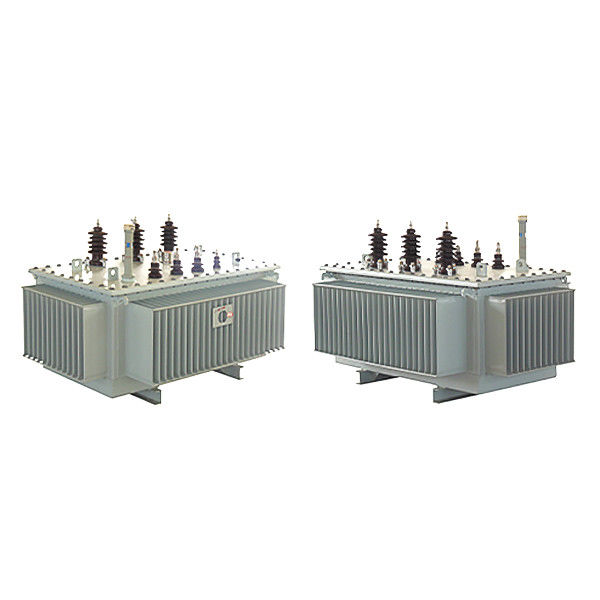

immagini 2.Product
La bobina a bassa tensione di un trasformatore a bagno d'olio, eccezione fatta per il conduttore di rame utilizzato per il trasformatore di piccola capacità, adotta generalmente la bobina della stagnola e la struttura di rame del idro-cilindro dell'estrazione; e la bobina ad alta tensione adotta la struttura a più strati del barilotto. Questo risultato nei ampère-giri uniformemente distribuiti, piccola perdita dei flussi magnetici, resistenza highmechanical di cortocircuito del andstrong di forza. |
Il nucleo di ferro e il windingare fissati esclusivamente. L'altezza della macchina, il cavo a bassa tensione ed altri elementi di fissaggio adottano il controdado e la struttura autobloccanti della non sospensione, che possono resistere all'impatto durante il trasporto. |
La bobina ed il nucleo di ferro sono trattati tramite l'essicazione sotto vuoto e l'olio del trasformatore è filtrato e lubrificato nel vuoto per ridurre l'interno del contenuto idrico del trasformatore. |
Il serbatoio dell'olio è fatto del piatto ondulato, in grado di assorbire l'olio per compensare la fluttuazione della temperatura causata tramite la variazione di volume dell'olio. Di conseguenza, questo prodotto non ha serbatoio dell'olio esterno, che significativamente reducesheight del trasformatore. |
Poichè il piatto ondulato sostituisce la cisterna, l'olio del trasformatore è isolato dal mondo esterno, efficacemente impedendo l'entrata di ossigeno e dell'acqua e con conseguente diminuzione della prestazione dell'isolamento. |
Alle le cinque prestazioni superiori permette al trasformatore a bagno d'olio nessuna necessità di cambiare l'olio nell'operazione normale, notevolmente riducente il costo di mantenimento e prolungante il tempo di impiego del trasformatore. |
